Grid 栅格组件

学然后知不足

戴圣<<礼记·学记>>

声明

---

本篇文章是基于网上开源的UI库 vant、antd、element 等做的关于一个栅格组件的分析

组件分析

---

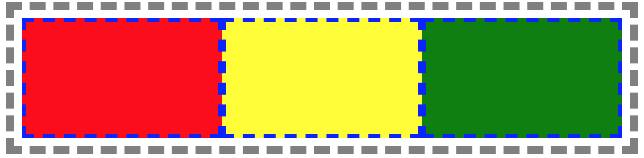

1. 首先，需要创建的是一个布局组件，基本的结构如下图所示：

从上图可知，一个布局组件最少需要2个容器，一个父容器组件 <row>，多个子容器组件 <col>，当然，这个简单结构是不足以支持复杂场景的，我们继续往下走

2. 现代浏览器常用的布局方式为 flex布局，但是为了考虑到兼容性问题，得有个兼容性版的基础布局

组件设计

---

为了考虑到实际情况，所以需要考虑，子容器 列元素 的占位 span、间距 gutter、 偏移 offset 问题， 且为了能更加细分和适应更多的场景，这里把 父容器 行元素 分为24栅栏，具体思路如下所示：

1. 考虑到组件的灵活性，把父子容器组件都设计为动态 <component> 组件，通过 is 属性指定具体标签

2. 在父容器 <row> 上，设计 type，通过类型传递来选择开不开起 flex 布局

3. 在父容器 <row> 上，传递 gutter，并在子容器 <col> 上，通过 this.$parent 对象，取到父容器上传递的 gutter 来设置列元素的间距，因为需要考虑到边界条件，容器2端的列元素应该没有padding，并且考虑到列元素应该被均匀拉伸，所以此时在父容器上通过 gutter 来计算并设置父容器的负边距，以此来处理这种情况，这也是为什么 gutter 传递到父容器而不是子容器的一个原因

4. 在子容器 <col> 上，传递 offset，来设置列元素的偏移值，这里通过设置左外边距 margin-left 来实现，计算规则 (与计算 span 一样) 如下所示，这里采用的是stylus语法：

{ margin-left: "calc(%s * 100% / 24)" % $i }

容器具体的属性设计总结如下所示：

Row

参数	说明	默认值
type	布局方式，可选值为flex	-
gutter	列元素之间的间距（单位为px）	-
tag	自定义元素标签	div
justify	Flex 主轴对齐方式	start
align	Flex 交叉轴对齐方式	top

Col

参数	说明	默认值
span	列元素宽度	-
offset	列元素偏移距离	-
tag	自定义元素标签	div

布局样式分析

---

完整代码，请→戳此处←

1. 为了方便使用循环，变量这些语法，采用stylus或其他预编译语言编写样式，下面所有的css代码片段都采用stylus书写
2. 为了考虑组件之后使用场景，需要良好的覆盖性和命名的独立性，这里采用BEM命名规范

3. 为了创建兼容性版本的布局，这里子容器采用 float 布局，并设置盒模型为 border-box (内边距和边框在以设定的宽高内进行绘制)，更多盒模型知识自行搜索，如下所示：

   {prefix}是stylus的插值语法，代表类名的前缀，表示设置了一个 prefix 变量，如：prefix = hips

   .{prefix}-col {
     float: left
     box-sizing: border-box
   }

   同时为了处理高度塌陷和margin无效等问题，需要我们在父容器上通过伪元素上的设置来清除浮动，如下所示：

   .{prefix}-row {
     &::after {
       content: ""
       display: table
       clear: both
     }
   }

   在将 type 设为 flex 的时候，设为Flex布局以后，子元素的float、clear和vertical-align属性将失效，但还是需要将父容器上的伪元素清除如下所示：

   .{prefix}-row {
     &--flex {
       display: flex
       &::after {
         display: none
       }
     }

至于上面为什么要那么设计，这里有一篇分析Bootstrap和flex的文章，也是栅格布局概念精要，推荐阅读!!

这里是一个在线测试demo，做了float布局-处理高度塌陷和margin无效等问题的分析，有兴趣可以自己实际演练下。

✨ 这里是一个关于Grid组件的在线demo ，请点击→

附录：

• 一个新属性介绍display:flow-root，本质上还是创建一个BFC
• Row 源码
• Col 源码
